首頁>>產品展示>>防晃電電源(H600)>>電動機防晃電電源(代頓H600)

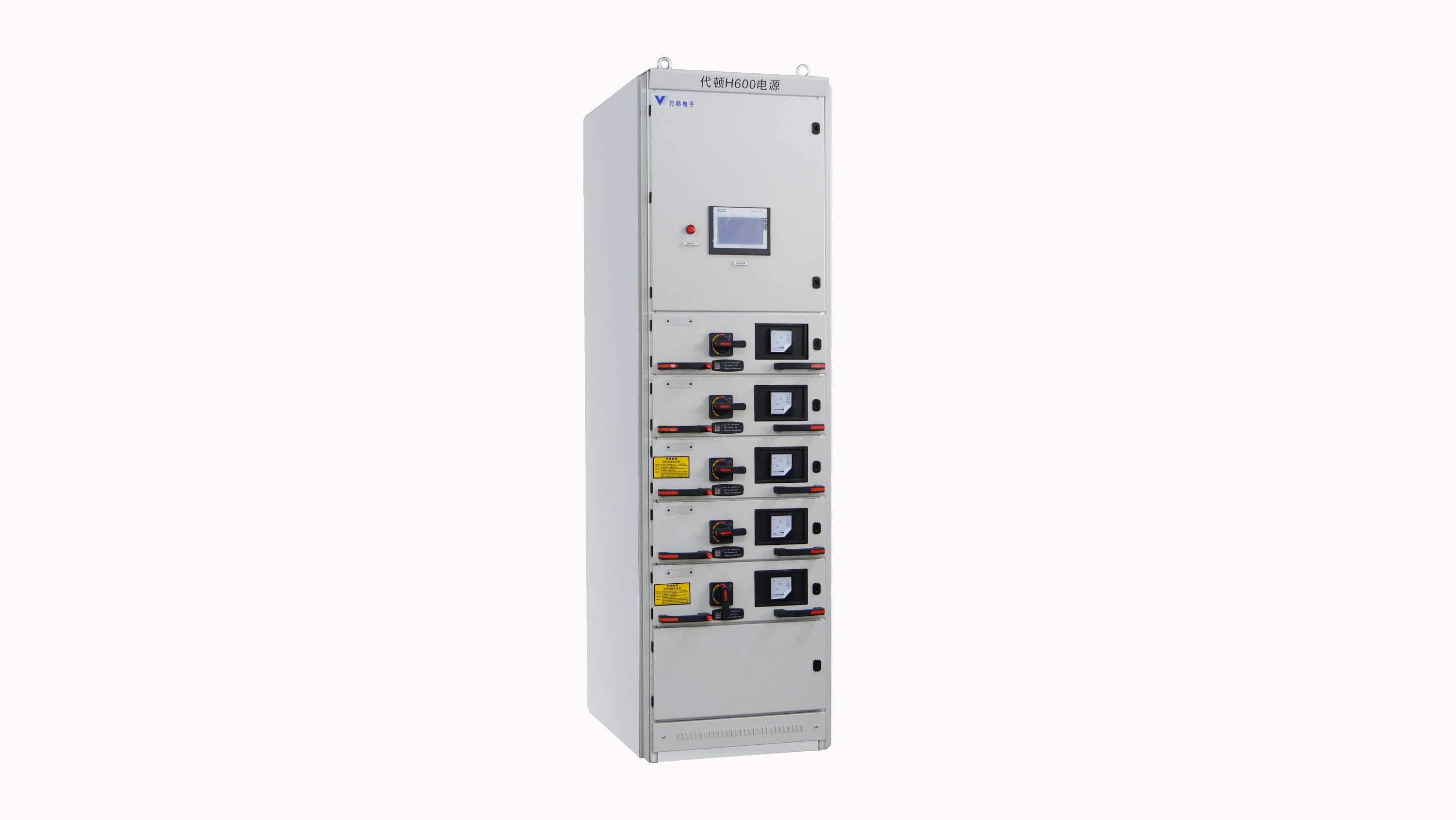

電動機防晃電電源(代頓H600)

我公司研發生產的代頓H600系列防晃電系統,專門針對低壓變頻器。不僅可以完全解決電壓暫降、電壓波動、短時停電的問題,也可以當做重要負載備用電源系統,并且完全解決UPS、EPS、發電機組在持續的工業生產環境中應用的不足及缺陷。

防晃電功能測試


1. 系統特點

① 在線式運行零切換

② 過載能力強,可直流啟動

③ 晃電次數記錄

④ 支持多路獨立輸出,互不干擾

⑤ 支持交直流多電壓輸出

⑥ 標配RS232/485接口

⑦ 配置電池綜合管理系統

⑧ 壓降或停電全保護

⑨ 專門針對變頻器、電動機負荷

⑩ 并聯方式接入變頻器、系統投入不增加能耗

? 投入系統不增加單點故障點

? 系統結構簡單、直接、運行及維護費用低

? 晃電保護模塊1+1冗余設計

? 故障、短路保護功能



2.系統原理

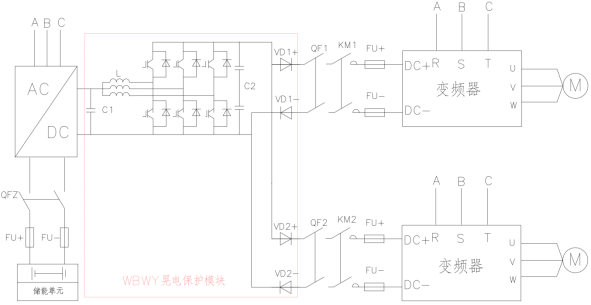

當交流輸入側出現晃電時,DC 電壓(負荷供電電源)也會跟隨晃電;當 DC 電壓下降到防晃電裝置的設定值時,防晃電裝置瞬間(200 微妙)導通提供補償,從而保證負荷供電電壓在正常范圍內,起到防晃電的作用。根據《交流輸入電壓暫降與短時中斷的低壓直流型補償裝置技術規范》標準,晃電裝置原理框圖如下:






3.組成部分

01、晃電保護單元模塊

是整個裝置核心部件,既能保證電壓驟降時的瞬間支撐,也能保證電網恢復時快速關斷。WBYC壓控系列,內部檢測電路、控制電路、功率器件1+1冗余設計 ,余量大,可靠性高,單模塊功率10-000KWWBWY穩壓系列,采用DCDC轉換技術,輸出電壓可設定,模塊化設計,可冗余配置,單模塊功率5-600KW




02、充電單元

采用高頻軟開關技術,效率率高,體積小,重量輕;自主均流,輸出端內置隔離二極管,獨立的LED數碼管顯示,支持RS485通訊。N+1 冗余,故障可自動退出,保護功能完備。




03、儲能單元

晃電或停電時,負載所需的能量支撐補償來自儲能,儲能單元是整個系統可靠運行基礎,儲能單元一般分三種類型,蓄電池組、鋰電池組和超級電容器;根據甲方現場使用及要求采取靈活配置方式。




04、暫降記錄儀

單次可以記錄400毫秒波形,記錄周期小于0.2毫秒,可清晰準確記錄電壓暫降事件的過程。同時集基本電參數測量、電能統計、極值記錄、報警記錄、SOE事件記錄、電能質量分析等多種功能于一體。





4.三種抗晃電方案對比




UPS

DVR

代頓H600

電機負載與設備功率比

直接啟動5-7擴大

軟啟動3倍擴大

變頻啟動1.5倍擴大

直接啟動5-7擴大

軟啟動3倍擴大

變頻啟動1.5倍擴大

1:1

裝置可靠性

一般

一般

更好

設備接入

串聯在主電路

串聯在主電路

并聯在主電路

電動機負載適應

不適應

不適應

最適應

裝置造價

晃電時電能轉換次數

3次(+變頻器)

3次(+變頻器)

1次

輸出中斷時間

零毫秒,無中斷

零毫秒,無中斷

零毫秒,無中斷

電機實際使用效果

切換無擾動

切換無擾動

切換無擾動

系統結構復雜程度

復雜

最雜

簡單

100KW運行1年能耗

15萬度

2萬度

2000度以內

拖動電動機時系統優點

① 在線運行,無切換。

② 更適合電腦、精密儀器等。

③ 離線運行,快速切換。

① 更適合電腦、精密儀器等。

① 解決單點故障點

② 在線運行,0切換。

③ 效率高。

④ 可靠性高。

⑤ 結構簡單, 造價更低。

⑥ 拖動感性負載1:1。

⑦ 感性負載啟動平穩。

拖動電動機時系統缺點

① 造價更高

② 帶來單點故障點

③ 系統效率低,能耗高。

④ 系統可靠性更低。

⑤ 結構復雜。

⑥ 需要放大設備功率。

① 造價高

② 帶來單點故障點

③ 系統可靠性低。

④ 結構復雜。

⑤ 需要放大設備功率。

① 在動力負載中,技術基本無劣勢

② 10KW以下小功率負載中,造價高。


5.代頓H600電源相關參數

電 網 輸 入

指標

參數


額定電壓

400VAC


電壓范圍

380±15%VAC


頻率范圍

45-65HZ


供電制式

三相 4 線制


系 統 參 數

系統支撐總功率

10-3000KW


單路功率

0.2-800KW


輸出支路數量

1-128 路


支撐動作時間

小于 250us

負載平穩持續運行

支撐動作電壓設定

480V

可根據現場設定

防晃電標準支撐時間

10 毫秒—300 秒

僅解決晃電

備用標準支撐時間

5 分鐘—90 分鐘

晃電和停電備用全解決

系統儲能電壓

200-600V

其它電壓等級可定制

整機效率(系統功率 300KW 以上)

≥ 99.9%


充 電 參 數

充電電壓

200-600V


充電電流

2~240A


DC 穩壓精度

≤ ±1%


充電效率

≥ 95%


用 戶 界 面

7 寸彩色觸摸屏

參數設置、數據檢測、報警記錄、晃電停電記數


通訊

Modbus-RTU


電能質量管理

錄波

波形捕捉、錄波;支持故障錄波和條件錄波

每個正弦波形 128 個周期點存儲

測量數據

全電量、電壓電流諧波、電能


記錄事件

DIDO 記錄、報警記錄


機 柜

尺寸標準

800*800*2260


防護等級

IP20


顏色

RAL7035(噴塑)
